TG320240B0

產品敘述TG320240B0是一款單色5.7寸的320x240圖型STN液晶顯示器模塊。此模塊內建RA8835控制器,支持6800 / 8080 8-bit并行接口,內建負壓,有溫補線路可供選擇,標準5V驅動。此款TG320240B0型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTN型LCD(部分LED與LCD有MOQ)。TG320240B0的操作溫度是-20℃ ~ +70℃,儲

產品敘述

TG320240B0是一款單色5.7寸的320x240圖型STN液晶顯示器模塊。此模塊內建RA8835控制器,支持6800 / 8080 8-bit并行接口,內建負壓,有溫補線路可供選擇,標準5V驅動。此款TG320240B0型號有CCFL與多色LED背光選擇,玻璃有STN正顯與負顯及FSTNLCD(部分LEDLCDMOQ)。TG320240B0的操作溫度是-20℃ ~ +70℃,儲存溫度為-30℃ ~ +80,所有物料符合環保RoHS標準與歐盟REACH規范。

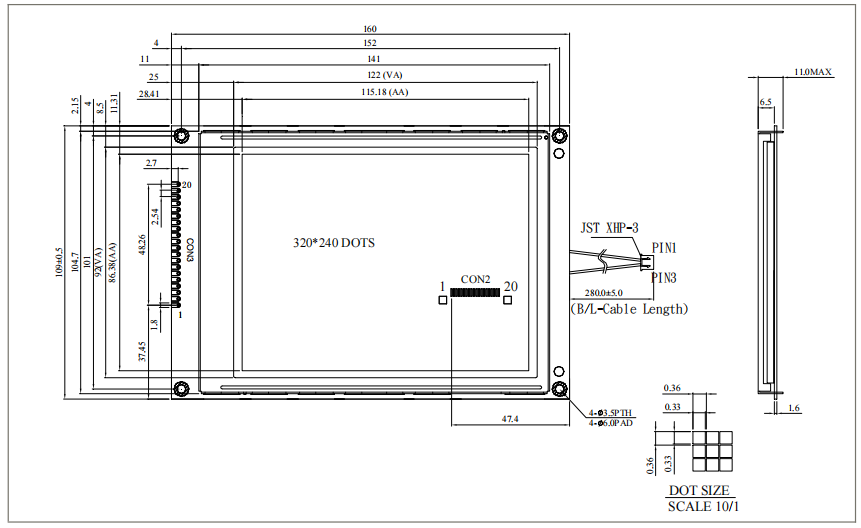

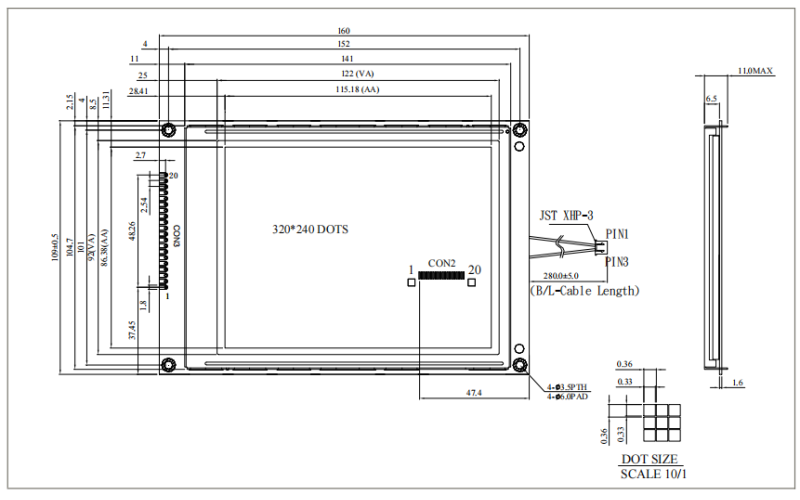

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.

符號

Level

說明

1

VSS

0V

Ground

2

VDD

5.0V

Power supply for Logic

3

VO

(Variable)

Driving voltage for LCD

4

A0

H/L

Data type select

5

/WR

H/L

8080 family: Write signal, 6800 family: R/W signal

6

/RD

H/L

8080 family: Read signal, 6800 family: Enable clock

7~14

DB0~DB7

H/L

Data bus line

15

/CS

H/L

Chip select ,Active L

16

/RES

H/L

Controller reset signal, Active L

17

Vee


Negative Voltage Output

18

NC


No connection

19

FG


Frame ground

20

NC


No connection

規格說明

項目

標準尺寸

單位

點陣(分辨率)

320 x 240

模塊尺寸

160.0 x 109.0 x 13.0(Max)

mm

檢視區域

122.0 x 92.0

mm

有效區域

115.18 x 86.38

mm

點大小

0.34 x 0.34

mm

點間距

0.36 x 0.36

mm

驅動方式

1/240

背光類型

LED

最大絕對額定值

項目

符號

最小值

典型值

最大值

單位

工作溫度

TOP

-20

+70

儲存溫度

TST

-30

+80

輸入電壓

VIN

-0.3

VDD+0.3

V

邏輯電源電壓

VDD-VSS

-0.3

7.0

V

LCD供電電壓

VDD-V0

0

32

V

電氣特性

項目

符號

條件

最小值

典型值

最大值

單位

邏輯電源電壓

VDD-VSS

4.5

5.0

5.5

V

LCD電源電壓

VDD-V0

Ta=-20℃
Ta=25℃
Ta=70℃


23.0
22.1


23.6

26.2
24.2

V
V
V

輸入高電壓

VIH

0.5VDD

VDD

V

輸入低電壓

VIL

VSS

0.2VDD

V

輸出高電壓

VOH

2.4

V

輸出低電壓

VOL

0.4

V

供電電流

IDD

VDD=5.0V

35.0

65.0

110.0

mA
