TG12232C

產品敘述TG12232C是一款單色點陣式122x32繪圖型液晶模塊搭配PCB板，內置SBN1661G 控制器IC。支持6800 8-bit并列接口，默認電壓為5V，可選負壓3V驅動版本。TG12232C型號系列內置外部震蕩2KHz，如您需要內部振蕩請選擇TG12232A型號系列。此款規格與TG12232A相同模塊外型尺寸84 x 44 mm，檢視區域尺寸 60 x 18 mm。由于TG12232

在線詢價

產品敘述

TG12232C是一款單色點陣式122x32繪圖型液晶模塊搭配PCB板，內置SBN1661G 控制器IC。支持6800 8-bit并列接口，默認電壓為5V，可選負壓3V驅動版本。TG12232C型號系列內置外部震蕩2KHz，如您需要內部振蕩請選擇TG12232A型號系列。此款規格與TG12232A相同模塊外型尺寸84 x 44 mm，檢視區域尺寸 60 x 18 mm。

由于TG12232C系列122x32 LCD模塊設計了PCB板，客戶不需要自行開發PCB版。PCB上設計了四個螺絲孔使客戶更容易將模塊安裝于應用產品上。TG12232C有多色LED背光選擇，LCD有STN正顯與負顯及FSTN型LCD。工作溫度為-20℃至+70℃儲存溫度為-30℃至+80℃，所有材料均符合環保要求RoHS標準。

此款繪圖型模塊廣泛應用于各式工業儀器設備及消費性產品使用，例如:測量儀器、加油機設備、自動販賣機、咖啡機、音響、POS系統、或是家電用品、通訊設備、自動化設備等。

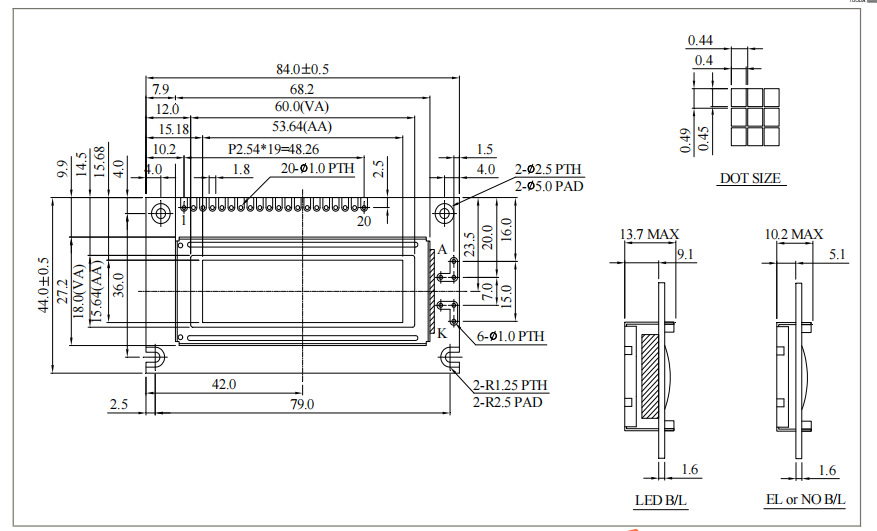

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	Vdd	3.0V	Power supply for logic
3	Vo	(Variable)	Operating voltage for LCD
4	A0	H/L	H : Data L : Instruction
5	CS1	H/L	Chip select signal for IC1
6	CS2	H/L	Chip select signal for IC2
7	CL	－	External clock 2KHz
8	E	H/L	Enable Signal
9	R/W	H/L	H : Read ; L : Write
10	DB0	H/L	Data bus line
11	DB1	H/L	Data bus line
12	DB2	H/L	Data bus line
13	DB3	H/L	Data bus line
14	DB4	H/L	Data bus line
15	DB5	H/L	Data bus line
16	DB6	H/L	Data bus line
17	DB7	H/L	Data bus line
18	/RES	H/L	68-series MPU when H→L the LCM is reset. 80- series MPU when L→H the LCM is reset. High level:68-series MPU interface Low level:80-series MPU interface
19	Vee	－	Negative voltage output
20	NC	－	No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	84.0 x 44.0 x 13.7 (Max)	mm
檢視區域	60.0 x 18.0	mm
有效區域	53.64 x 15.64	mm
點大小	0.40 x 0.45	mm
點間距	0.44 x 0.49	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
接口	6800/8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	2.7	3.3	3.6	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.3 4.2	－ 4.45 －	5.3 4.6 －	V V V
輸入高電壓	VIH	VDD=3.3	2.7	3.3	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	VDD=3.0V	－	1.0	－	mA
