TG12232B

產品敘述TG12232B 是一款單色繪圖型122x32 LCD液晶顯示器模塊，內置 SBN1661G 控制器 IC 支持 6800 8-bit 并列接口，模塊含F(xiàn)FC出PIN。此款LCD模塊僅有5V電壓，使用2KHz內震蕩器，沒有提供3V電壓版本。TG12232B與TG12232M尺寸相同，模塊尺寸為65.4 x 28.2 mm;檢視區域尺寸54.8 x 19 mm;有效區域尺寸48.76 x 1

在線詢價

產品敘述

TG12232B 是一款單色繪圖型122x32 LCD液晶顯示器模塊，內置 SBN1661G 控制器 IC 支持 6800 8-bit 并列接口，模塊含FFC出PIN。此款LCD模塊僅有5V電壓，使用2KHz內震蕩器，沒有提供3V電壓版本。TG12232B與TG12232M尺寸相同，模塊尺寸為65.4 x 28.2 mm;檢視區域尺寸54.8 x 19 mm;有效區域尺寸48.76 x 15.32 mm。如果您需要內建中文字庫可選TG12232M型號。

請留意此款的玻璃顯示上半部與下半部的中間有間隔，如果客戶的產品顯示畫面沒有此需求且需要122x32點陣都連貫，請選TG12232G型號，另外請留意TG12232B與TG12232G的FFC出pin有所不同，請參考圖面或是洽業務人員提供完整規格書。此款模塊提供多色LED背光選擇，LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃，儲存溫度為-30℃ to +80℃，所有物料符合環保RoHS標準與歐盟REACH規范。

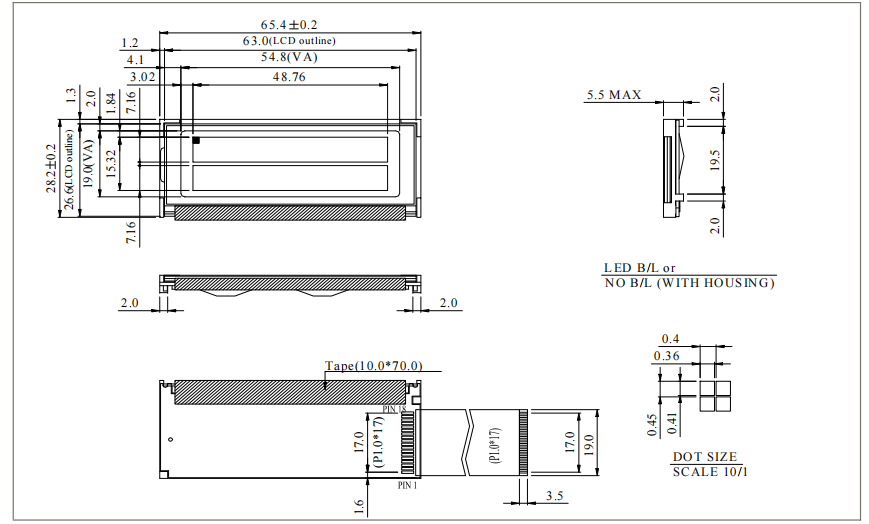

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VDD	5.0V	Supply voltage for logic
2	VSS	0V	Ground
3	Vo	(Variable)	Operating voltage for LCD
4	RES	H/L	Reset the LCD display , active “ L “
5	E1	H/L	Chip select signal for IC1 ,active “ H “
6	E2	H/L	Chip select signal for IC2 , active “ H “
7	R/W	H/L	H : Read ; L : Write
8	A0	H/L	H : Data L : Instruction
9	DB0	H/L	Data bus line
10	DB1	H/L	Data bus line
11	DB2	H/L	Data bus line
12	DB3	H/L	Data bus line
13	DB4	H/L	Data bus line
14	DB5	H/L	Data bus line
15	DB6	H/L	Data bus line
16	DB7	H/L	Data bus line
17	A	－	Power supply for B/L ( + )
18	K	－	Power supply for B/L ( - )

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	65.5 x 28.25 x 6.8 (Max)	mm
檢視區域	54.8 x 19.0	mm
有效區域	48.76 x 15.32	mm
點大小	0.36 x 0.41	mm
點間距	0.40 x 0.45	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.6 4.2	－ 4.7 －	5.2 4.8 －	V V V
輸入高電壓	VIH	VDD=5.0	3.0	5.0	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	VDD=5.0V	－	1.0	－	mA
