TG320240A

產品敘述TG320240A 是一款單色5.7寸LCD顯示器模塊，此款模塊不含控制器，TG320240A模塊的外形尺寸為 160x109 mm，AA區尺寸115.18x86.38 mm，5V驅動。此模塊的操作溫度是-20℃ 至+70℃，儲存溫度為-30℃ 至 +80℃。規格圖產品規格Pin功能定義Pin No.符號Level說明1DB0H/LData bus line2DB1H/LData bus

在線詢價

產品敘述

TG320240A 是一款單色5.7寸LCD顯示器模塊，此款模塊不含控制器，TG320240A模塊的外形尺寸為 160x109 mm，AA區尺寸115.18x86.38 mm，5V驅動。此模塊的操作溫度是-20℃ 至+70℃，儲存溫度為-30℃ 至 +80℃。

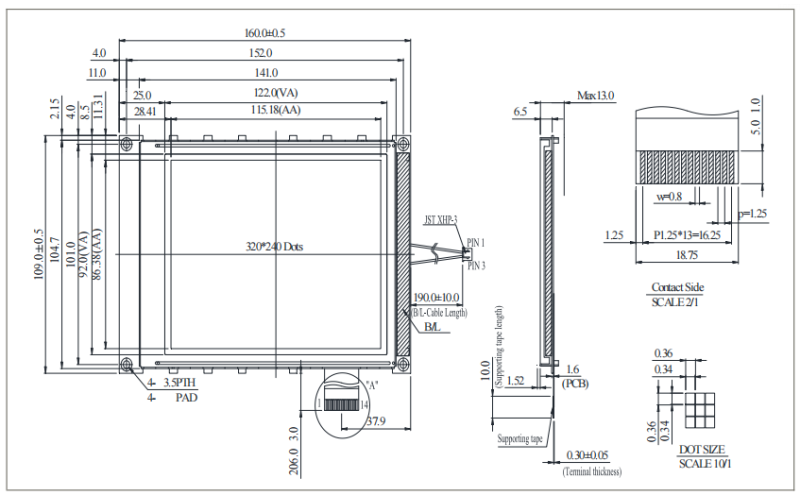

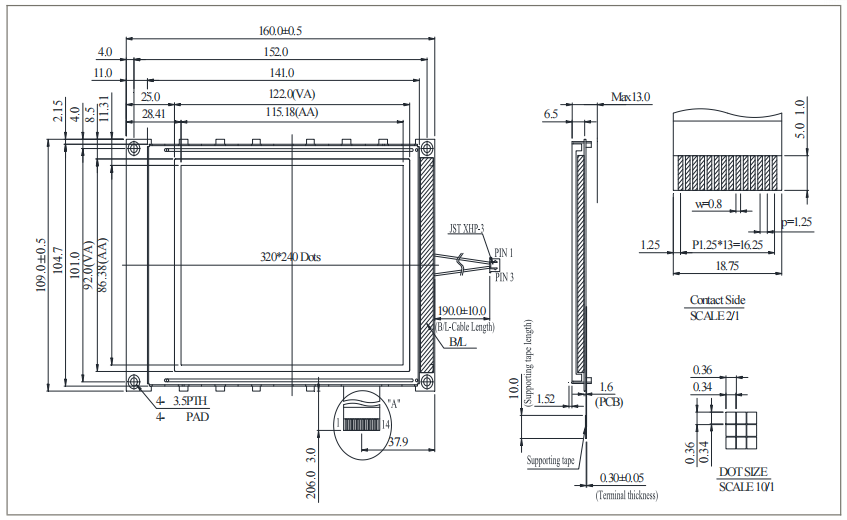

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	DB0	H/L	Data bus line
2	DB1	H/L	Data bus line
3	DB2	H/L	Data bus line
4	DB3	H/L	Data bus line
5	DISPOFF	H/L	H: Display ON, L: Display OFF
6	FLM	H/L	Scan start-up signal
7	NC	—	No Connection
8	LP	H to L	Data latch pulse
9	CP	H to L	Data shift pulse
10	VDD	—	Power supply for Logic
11	VSS	0V	Ground
12	VEE	—	Negative voltage output
13	VO	(Variable)	Driving voltage for LCD
14	FGND	—	Frame Ground

規格說明

項目	標準尺寸		單位
點陣(分辨率)	320 x 240		－
模塊尺寸	160.0 x 109.0 x 13.0(Max)		mm
檢視區域	122.0 x 92.0		mm
有效區域	115.18 x 86.38		mm
點大小	0.34 x 0.34		mm
點間距	0.36 x 0.36		mm
驅動方式		1/240
背光類型		LED

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
LCD供電電壓	VDD-V0	0	－	30	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	2.7	－	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 23.0 22.1	－ 23.6 －	26.2 24.2 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.2VDD	V
輸出高電壓	VOH	－	VDD-0.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	－	60	75	80	mA
