TG240128B

產品敘述TG240128B是一款單色的240x128圖形點矩陣式液晶顯示器模塊。TG240128B模塊內建RA6963控制器,支持8080 8-bit并行接口，內建負壓，標準5V驅動，有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD。此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REA

在線詢價

產品敘述

TG240128B是一款單色的240x128圖形點矩陣式液晶顯示器模塊。TG240128B模塊內建RA6963控制器,支持8080 8-bit并行接口，內建負壓，標準5V驅動，有觸控屏可供選擇。此款型號有CCFL與多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD。此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80，所有物料符合環保RoHS標準與歐盟REACH規范。

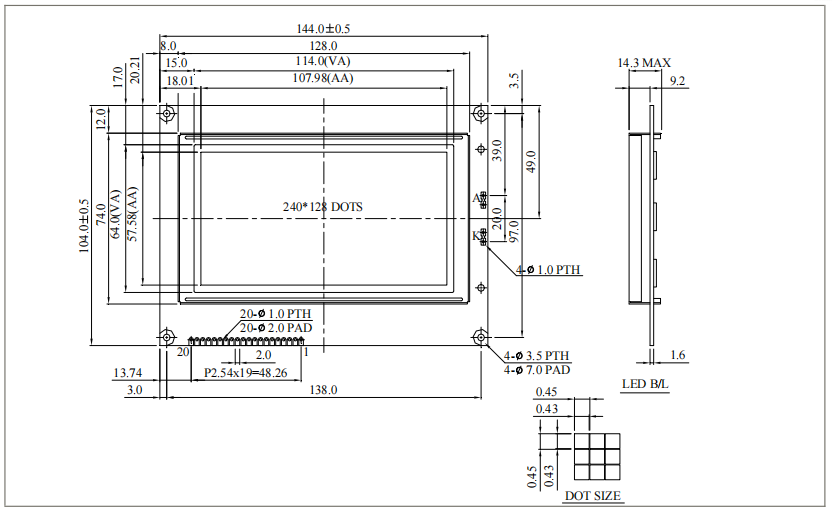

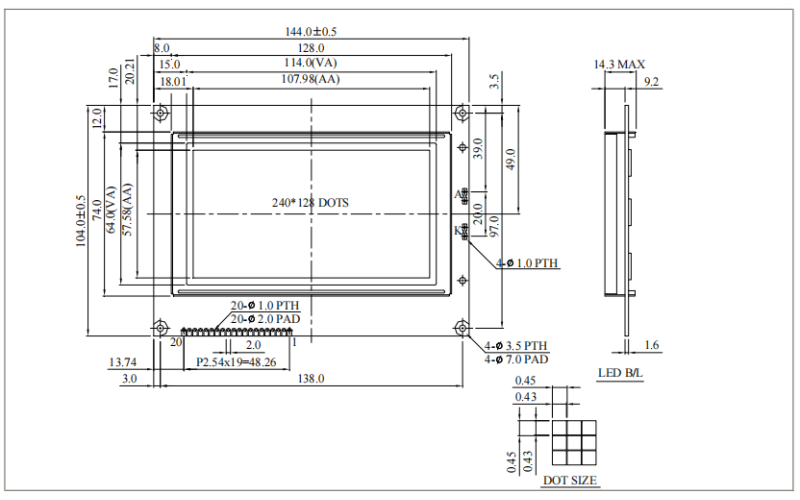

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	Vss	—	GND
2	Vdd	—	Power supply
3	Vo	—	Power supply for LCD driver
4	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
5	/RD	L	Data read. Read data from RA6963 when RD = L
6	/WR	L	Data write. Write data into RA6963 when WR = L
7	DB0	H / L	Data bus line
8	DB1	H / L	Data bus line
9	DB2	H / L	Data bus line
10	DB3	H / L	Data bus line
11	DB4	H / L	Data bus line
12	DB5	H / L	Data bus line
13	DB6	H / L	Data bus line
14	DB7	H / L	Data bus line
15	/CE	L	L : Chip enable
16	/RESET	H / L	H : Normal ; L : Initialize RA6963
17	Vee	—	Negative Voltage output
18	MD2	H / L	H: 32 columns ; L: 40 columns
19	FS1	H / L	Pins for selection of font ; H : 6 * 8 , L : 8 * 8
20	NC	—	No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	240 x 128	－
模塊尺寸	144.0 x 104.0 x 14.3(Max)	mm
檢視區域	114.0 x 64.0	mm
有效區域	107.98 x 57.58	mm
點大小	0.43 x 0.43	mm
點間距	0.45 x 0.45	mm
驅動方式	1/128
背光類型	LED
IC	RA6963
接口	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 18.9 17.8	－ 19.5 －	21.6 20.1 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.15VDD	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	－	13	26	52	mA
