TG160128B

規格圖產品規格Pin功能定義Pin No.符號Level說明1FG－Frame ground2Vss－Ground3Vdd－Power supply for logic4Vo－contrast adjustment5Vee－Negative Voltage Output6/WRLData write. Write data into RA6963when WR = L7/RDLData read

在線詢價

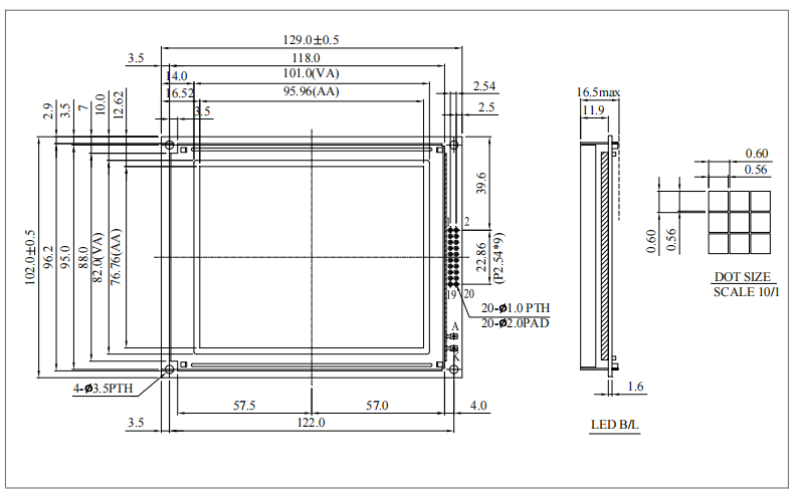

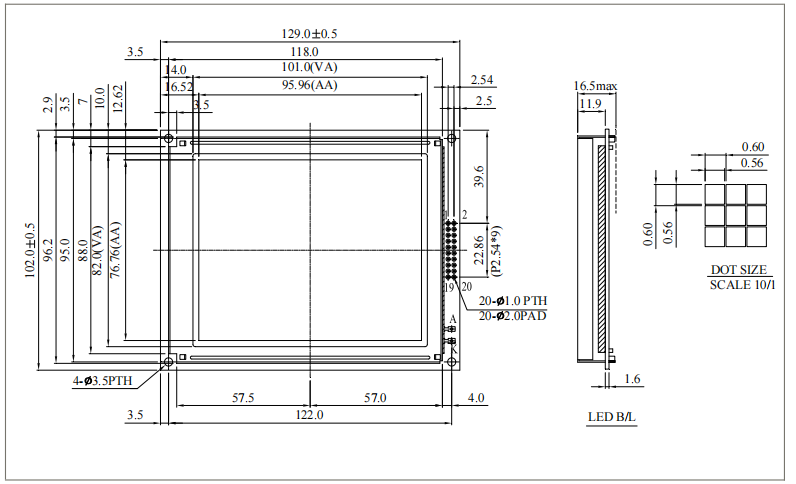

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	FG	－	Frame ground
2	Vss	－	Ground
3	Vdd	－	Power supply for logic
4	Vo	－	contrast adjustment
5	Vee	－	Negative Voltage Output
6	/WR	L	Data write. Write data into RA6963when WR = L
7	/RD	L	Data read. Read data from RA6963when RD = L
8	/CE	L	Chip enable the controller RA6963
9	C/D	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
10	/HALT	L	Clock operating stop signal
11	/RESET	H / L	Reset signal
12	DB0	H / L	Data bus line
13	DB1	H / L	Data bus line
14	DB2	H / L	Data bus line
15	DB3	H / L	Data bus line
16	DB4	H / L	Data bus line
17	DB5	H / L	Data bus line
18	DB6	H / L	Data bus line
19	DB7	H / L	Data bus line
20	NC		No connection

規格說明

項目	標準尺寸	單位
點陣(分辨率)	160 x 128	－
模塊尺寸	129.0 x 102.0 x 16.5(Max)	mm
檢視區域	101.0 x 82.0	mm
有效區域	95.96 x 76.76	mm
點大小	0.56 x 0.56	mm
點間距	0.60 x 0.60	mm
驅動方式	1/128
背光類型	LED
IC	RA6963
接口	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 18.6 16.8	－ 19.2 －	22.1 19.8 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.15VDD	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	－	30	42	50	mA
