TG19264A

產品敘述TG19264A是一款單色4寸LCD 192x64點陣式繪圖型模塊，內建 NT7107, NT7108 控制器，5V驅動，有3.3V負壓可供選擇，支持6800 8-bit并行接口。TG19264A模塊的操作溫度是-20℃ 至 +70℃，儲存溫度為-30℃ 至 +80℃，所有物料符合環保RoHS標準與歐盟REACH規范。規格圖產品規格Pin功能定義Pin No.符號Level說明1VSS

在線詢價

產品敘述

TG19264A是一款單色4寸LCD 192x64點陣式繪圖型模塊，內建 NT7107, NT7108 控制器，5V驅動，有3.3V負壓可供選擇，支持6800 8-bit并行接口。TG19264A模塊的操作溫度是-20℃ 至 +70℃，儲存溫度為-30℃ 至 +80℃，所有物料符合環保RoHS標準與歐盟REACH規范。

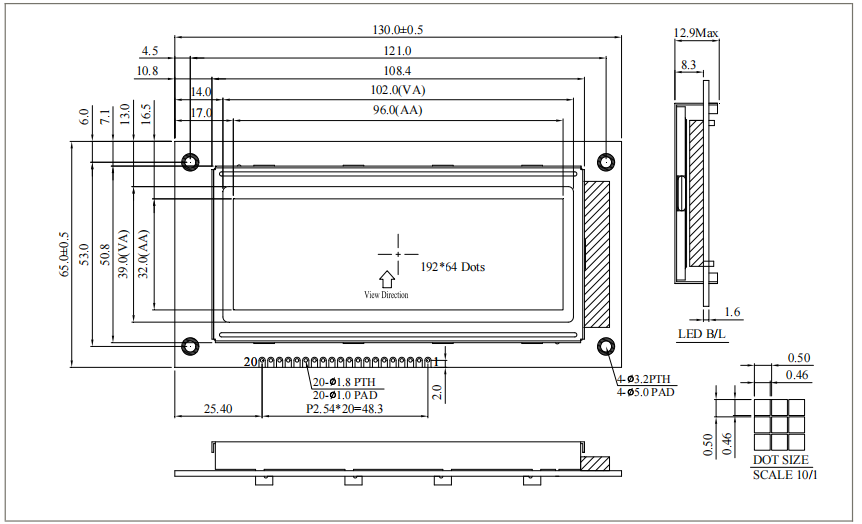

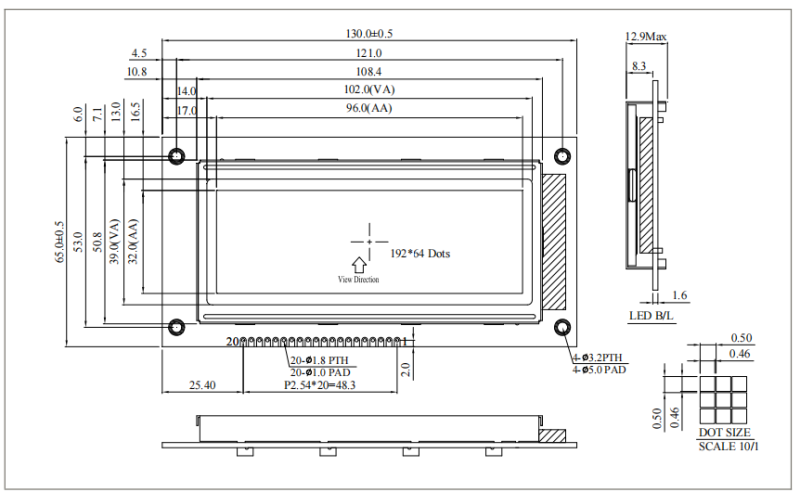

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	Ground
2	VDD	5.0V	Supply voltage for logic
3	VO	(Variable)	Operating voltage for LCD
4	RS	H/L	H: DATA, L: Instruction code
5	R/W	H/L	H: Read (MPU←Module) , L: Write (MPU→Module)
6	E	H	Enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	CS1	H	Select Column 1~ Column 64
16	RES	L	Reset signal
17	CS2	H	Select Column 65~ Column 128
18	CS3	H	Select Column 129~ Column 192
19	Vee		Negative Voltage output
20	A	－	LED(+)

規格說明

項目	標準尺寸	單位
點陣(分辨率)	192 x 64	－
模塊尺寸	130.0 x 65.0 x 12.9(Max)	mm
檢視區域	102.0 x 39.0	mm
有效區域	96.0 x 32.0	mm
點大小	0.46 x 0.46	mm
點間距	0.50 x 0.50	mm
驅動方式	1/64
背光類型	LED
IC	NT7107,NT7108
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
Driver Supply Voltage	VLCD	VEE-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	V0-VSS	Ta=-20℃ Ta=25℃ Ta=70℃	－ 7.8 7.2	－ 8.0 －	9.2 8.2 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.8	V
輸出高電壓	VOH	－	2.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	3.0	3.6	4.5	mA
