TG14432B

產品敘述TG14432B是一款144*32的COB結構圖形液晶顯示模塊，此模塊內置ST7920 controller,支持6800平行介面與4線SPI串列接口，5V電壓，提供3.3V內置升壓選擇，此模組內建繁體中文, 簡體中文,與日文字庫，TG14432B的模塊規格尺寸與出pin腳位均與字符的WH1602B相同，如果客戶需要內置中文字庫的模組可以選用TG14432B。規格圖產品規格Pin功能定

在線詢價

產品敘述

TG14432B是一款144*32的COB結構圖形液晶顯示模塊，此模塊內置ST7920 controller,支持6800平行介面與4線SPI串列接口，5V電壓，提供3.3V內置升壓選擇，此模組內建繁體中文, 簡體中文,與日文字庫，TG14432B的模塊規格尺寸與出pin腳位均與字符的WH1602B相同，如果客戶需要內置中文字庫的模組可以選用TG14432B。

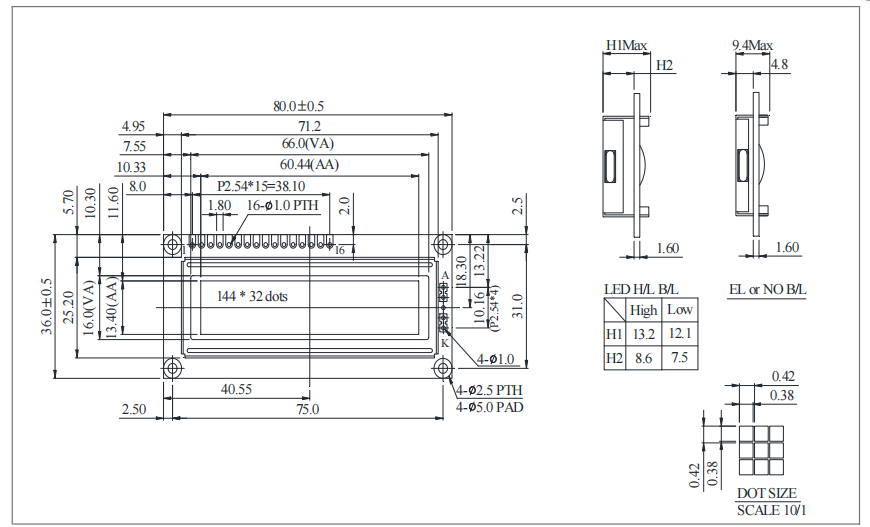

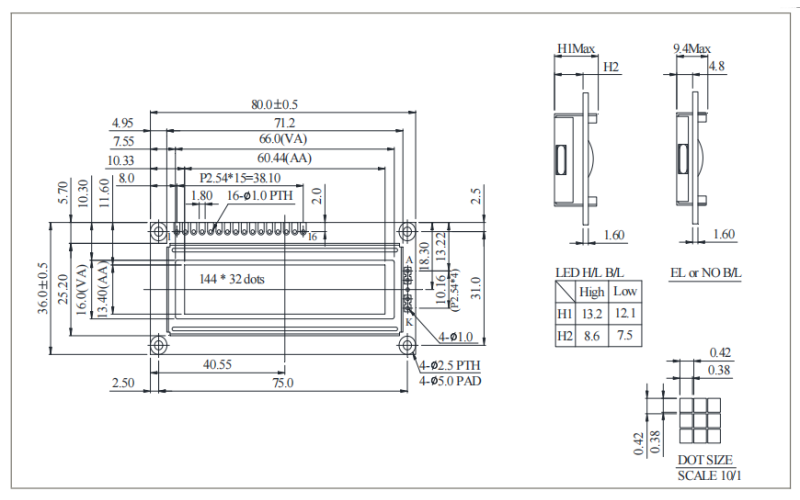

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VSS	0V	GND
2	VDD	5.0V	Power Supply (+5V)
3	VO		No connection
4	RS	H/L	H/L register select signal
5	R/W	H/L	H/L Read/Write signal
6	E	H/L	Enable signal
7	DB0	H/L	Data bus line
8	DB1	H/L	Data bus line
9	DB2	H/L	Data bus line
10	DB3	H/L	Data bus line
11	DB4	H/L	Data bus line
12	DB5	H/L	Data bus line
13	DB6	H/L	Data bus line
14	DB7	H/L	Data bus line
15	A	－	LED+
16	K	－	LED-

規格說明

項目	標準尺寸	單位
點陣(分辨率)	144 x 32	－
模塊尺寸	80.0 x 36.0 x 13.2 (MAX)	mm
檢視區域	66.0 x 16.0	mm
有效區域	60.44 x 13.4	mm
點大小	0.38 x 0.38	mm
點間距	0.42 x 0.42	mm
LCD類型	STN Negative, Blue Transmissive (In LCD production, It will occur slightly color difference.We can only guarantee the same color in the same batch.)
驅動方式	1/32
視角	6 o’clock
背光類型	LED
IC	ST7920
界面	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	5.5	V
LCD電源電壓	VO-VSS	0	－	7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	V0-VSS	Ta=-20℃ Ta=25℃ Ta=70℃	－－－	－－－	－－－	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	-0.3	－	0.6	V
輸出高電壓	VOH	－	0.8VDD	－	VDD	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	2.0	2.5	3.5	mA
