TG12864D

產品敘述TG12864D 與TG12864C的規格尺寸相同都是2.7吋單色圖形點陣液晶屏128*64。 TG12864D則是內置RA6963控制器, 支援8080 8-bit平行接口，內置負壓，此款型號有多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。

在線詢價

產品敘述

TG12864D 與TG12864C的規格尺寸相同都是2.7吋單色圖形點陣液晶屏128*64。 TG12864D則是內置RA6963控制器, 支援8080 8-bit平行接口，內置負壓，此款型號有多色LED背光選擇，玻璃有STN正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, 所有物料符合環保RoHS標準與歐盟REACH規范。

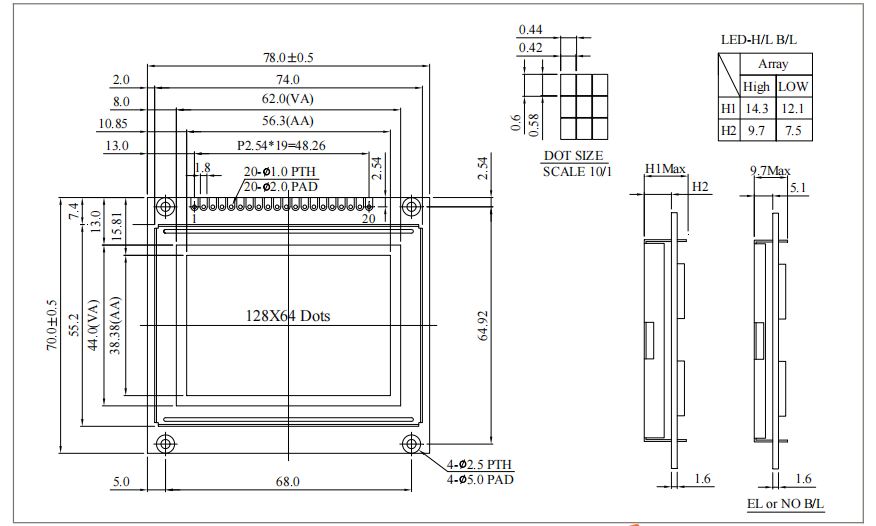

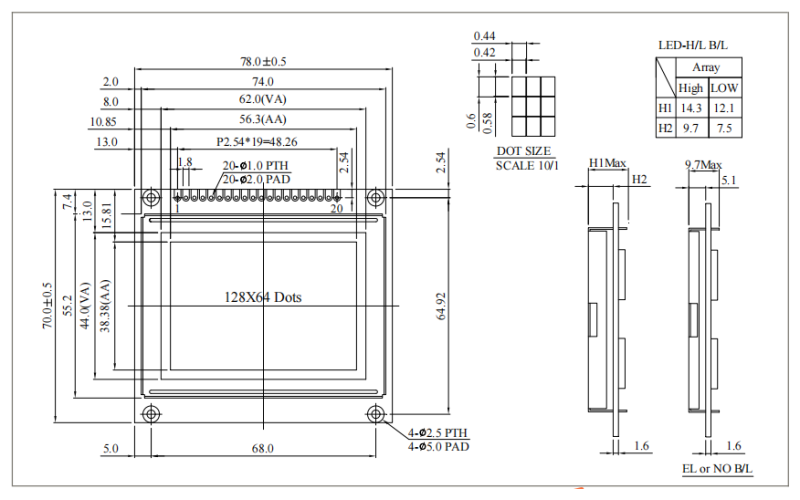

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VEE	—	Negative Voltage Output
2	Vss	—	GND
3	Vdd	—	Power supply
4	Vo	—	Power supply for LCD driver
5	/WR	L	Data write. Write data into RA6963WR = L
6	/RD	L	Data read. Read data from RA6963RD = L
7	/CE	L	L : Chip enable
8	/CD	H / L	WR=L , C/D=H : Command Write C/D=L: Data write RD=L , C/D=H : Status Read C/D=L: Data read
9	/RESET	H / L	H : Normal ; L : Initialize RA6963
10	DB0	H / L	Data bus line
11	DB1	H / L	Data bus line
12	DB2	H / L	Data bus line
13	DB3	H / L	Data bus line
14	DB4	H / L	Data bus line
15	DB5	H / L	Data bus line
16	DB6	H / L	Data bus line
17	DB7	H / L	Data bus line
18	FS	H / L	Pins for selection of font ; H : 6 * 8 , L : 8 * 8
19	K	—	Power supply for LED B/L -
20	A	—	Power supply for LED B/L +

規格說明

項目	標準尺寸	單位
點陣(分辨率)	128 x 64	－
模塊尺寸	78.0 x 70.0 x 14.3(Max)	mm
檢視區域	62.0 x 44.0	mm
有效區域	56.28 x 38.36	mm
點大小	0.42 x 0.58	mm
點間距	0.44 x 0.60	mm
驅動方式	1/64
背光類型	LED
IC	RA6963
接口	8080

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VIN	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.2 7.6	－ 8.5 －	9.8 8.8 －	V V V
輸入高電壓	VIH	－	0.8VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.15VDD	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	－	11	12	13	mA
