TG12864C

產品敘述TG12864C 是一款2.7吋單色LCD圖形128x64液晶顯示器點陣屏，此模塊內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動，同時提供3.3V驅動負壓版本，此款型號有多色LED背光選擇包含RGB全彩背光，玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, ，所有物料符合環保

在線詢價

產品敘述

TG12864C 是一款2.7吋單色LCD圖形128x64液晶顯示器點陣屏，此模塊內置NT7107, NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動，同時提供3.3V驅動負壓版本，此款型號有多色LED背光選擇包含RGB全彩背光，玻璃有正顯與負顯及FSTN型LCD,此款模塊的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, ，所有物料符合環保RoHS標準與歐盟REACH規范。

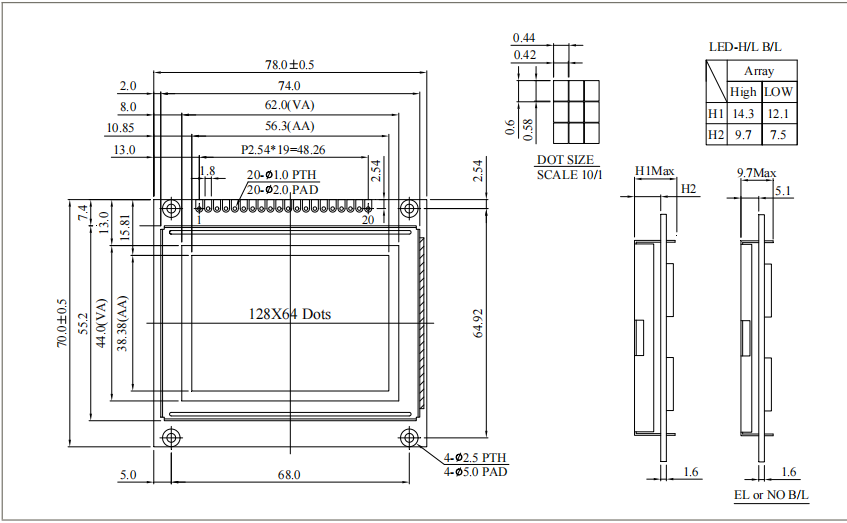

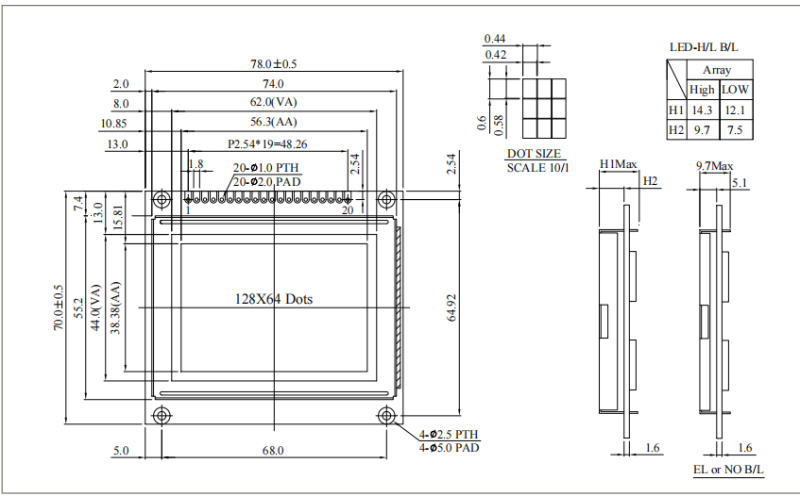

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	/CS1	L	Select Segment 1 ~ Segment 64
2	/CS2	L	Select Segment 65 ~ Segment128
3	Vss	0V	Ground
4	VDD	5.0V	Supply voltage for logic
5	VO	(Variable)	Operating voltage for LCD
6	D/I	H/L	H: Data , L: Instruction
7	R/W	H/L	H: Read(MPU←Module) , L :Write(MPU→Module)
8	E	H	Enable signal
9	DB0	H/L	Data bus line
10	DB1	H/L	Data bus line
11	DB2	H/L	Data bus line
12	DB3	H/L	Data bus line
13	DB4	H/L	Data bus line
14	DB5	H/L	Data bus line
15	DB6	H/L	Data bus line
16	DB7	H/L	Data bus line
17	RST	L	Reset the LCM
18	VEE	—	Negative Voltage Output
19	A	—	Power supply for B/L (+)
20	K	—	Power supply for B/L (-)

規格說明

項目	標準尺寸	單位
點陣(分辨率)	128 x 64	－
模塊尺寸	78.0 x 70.0 x 14.3(Max)	mm
檢視區域	62.0 x 44.0	mm
有效區域	56.28 x 38.36	mm
點大小	0.42x 0.58	mm
點間距	0.44 x 0.60	mm
驅動方式	1/64
背光類型	LED
IC	NT7107,NT7108
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
Driver Supply Voltage	VLCD	VEE-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 8.2 8.2	－ 8.5 －	9.6 8.8 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.8	V
輸出高電壓	VOH	－	2.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	2.0	4.0	8.0	mA
