TG12864B

產品敘述TG12864B 是一款2.4寸單色128*64圖形點陣式液晶顯示器 (12864圖形點陣屏)，此模組的外觀尺寸為75x52.7mm，視域尺寸60 x 32.6 mm。 TG12864B內置NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動。如需求3.3V驅動負壓版本，請選用TG12864BP1型號。另外，還有對應的內置中文字庫的版本可供選擇TG12864S。此

在線詢價

產品敘述

TG12864B 是一款2.4寸單色128*64圖形點陣式液晶顯示器 (12864圖形點陣屏)，此模組的外觀尺寸為75x52.7mm，視域尺寸60 x 32.6 mm。 TG12864B內置NT7108控制器(或相容IC),6800 8-bit平行接口， 5V電壓驅動。如需求3.3V驅動負壓版本，請選用TG12864BP1型號。另外，還有對應的內置中文字庫的版本可供選擇TG12864S。此款型號有多色LED背光選擇包含RGB全彩背光，玻璃有正顯與負顯及FSTN型LCD,此款模組的操作溫度是-20℃ ~ +70℃，儲存溫度為-30℃ ~ +80, ，所有物料符合環保RoHS標準與歐盟REACH規范。

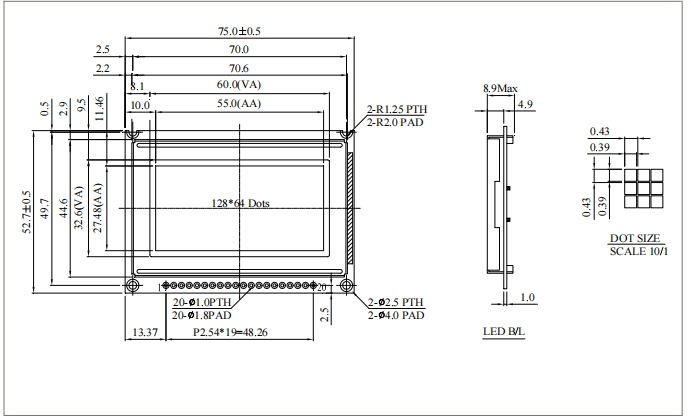

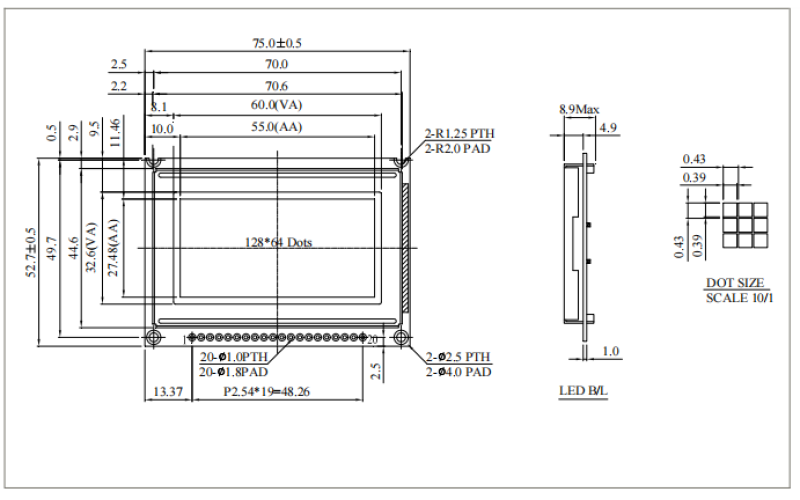

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VDD	5.0V	Supply voltage for logic
2	VSS	0V	Ground
3	Vo	(Variable)	Contrast Adjustment
4	DB0	H/L	Data bus line
5	DB1	H/L	Data bus line
6	DB2	H/L	Data bus line
7	DB3	H/L	Data bus line
8	DB4	H/L	Data bus line
9	DB5	H/L	Data bus line
10	DB6	H/L	Data bus line
11	DB7	H/L	Data bus line
12	CS1	L	Select Column 1~ Column 64
13	CS2	L	Select Column 65~ Column 128
14	/RST	L	Reset signal
15	R/W	H/L	H: Read (MPU←Module) , L: Write (MPU→Module)
16	D/I	H/L	H: Data , L : Instruction
17	E	H	Enable signal
18	NC	－	No connection
19	A	－	Power Supply for LED backlight ( + )
20	K	－	Power Supply for LED backlight ( - )

規格說明

項目	標準尺寸	單位
點陣(分辨率)	128 x 64	－
模塊尺寸	75.0 x 52.7 x 8.9(Max)	mm
檢視區域	58.8 x 31.4	mm
有效區域	55.01 x 27.49	mm
點大小	0.40 x 0.40	mm
點間距	0.43 x 0.43	mm
驅動方式	1/64
背光類型	LED
IC	NT7107,NT7108
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
邏輯電源電壓	VDD-VSS	-0.3	－	7.0	V
Driver Supply Voltage	VLCD	VEE-0.3	－	VDD+0.3	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCD電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 7.8 7.6	－ 8.0 －	9.6 8.2 －	V V V
輸入高電壓	VIH	－	0.7VDD	－	VDD	V
輸入低電壓	VIL	－	0	－	0.8	V
輸出高電壓	VOH	－	2.4	－	－	V
輸出低電壓	VOL	－	－	－	0.4	V
供電電流	IDD	VDD=5.0V	3.0	4.0	5.0	mA
