TG12232I

產品敘述TG12232I 是一款COB結構的單色122x32圖形點陣STN LCD液晶顯示模塊液晶屏,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。此款模組尺寸與TG12232D/D1相同，但是模組為含F(xiàn)FC出pin，請依據您的需求選用適合的尺寸。此款模塊液晶屏提供多色LED背光選擇，但是不可選用白光，LCD 有STN正顯與負顯及FSTN型LCD, 操

在線詢價

產品敘述

TG12232I 是一款COB結構的單色122x32圖形點陣STN LCD液晶顯示模塊液晶屏,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。此款模組尺寸與TG12232D/D1相同，但是模組為含FFC出pin，請依據您的需求選用適合的尺寸。此款模塊液晶屏提供多色LED背光選擇，但是不可選用白光，LCD 有STN正顯與負顯及FSTN型LCD, 操作溫度是-20℃ to +70℃，儲存溫度為-30℃ to +80℃ ，所有物料符合環保RoHS標準與歐盟REACH規范。

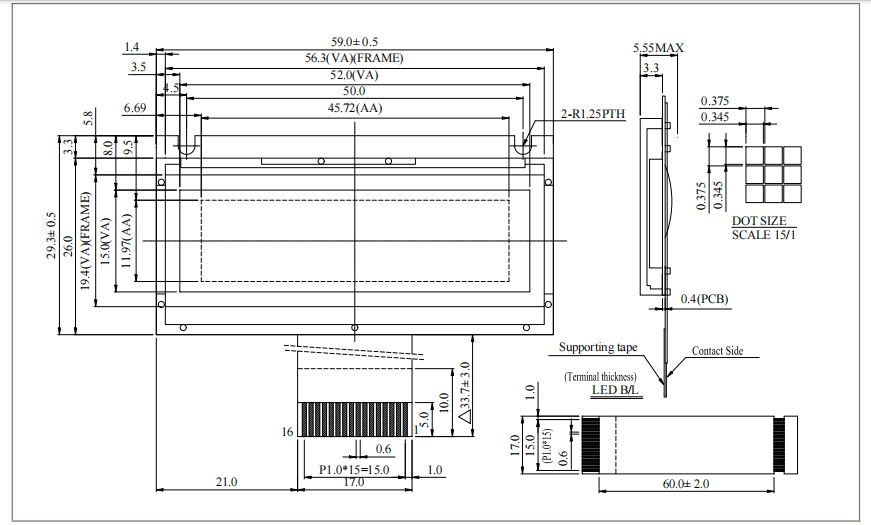

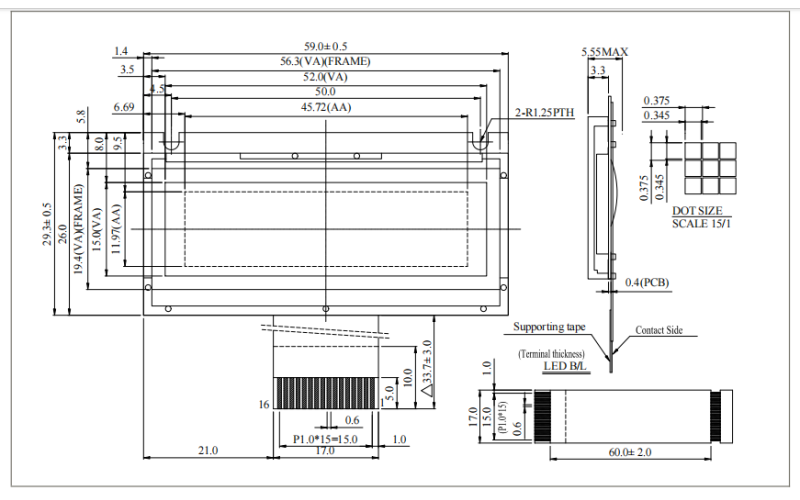

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.	符號	Level	說明
1	VLED	—	Supply voltage for B/L -
2	VSS	0V	Ground
3	VDD	5.0	Power Supply
4	V0	(Variable)	Operating voltage for LCD
5	A0	H/L	H : Data L : Instruction
6	E1	H/L	Chip select signal for IC1 ,active “ H “
7	E2	H/L	Chip select signal for IC2 , active “ H “
8	DB0	H/L	Data bus
9	DB1	H/L	Data bus
10	DB2	H/L	Data bus
11	DB3	H/L	Data bus
12	DB4	H/L	Data bus
13	DB5	H/L	Data bus
14	DB6	H/L	Data bus
15	DB7	H/L	Data bus
16	R/W	H/L	H : Read ; L : Write

規格說明

項目	標準尺寸	單位
點陣(分辨率)	122 x 32	－
模塊尺寸	59.0 x 29.3 x 5.55(Max)	mm
檢視區域	52.0 x 15.0	mm
有效區域	45.72 x 11.97	mm
點大小	0.345 x 0.345	mm
點間距	0.375 x 0.375	mm
驅動方式	1/32
背光類型	LED
IC	SBN1661G
接口	6800

最大絕對額定值

項目	符號	最小值	典型值	最大值	單位
工作溫度	TOP	-20	－	+70	℃
儲存溫度	TST	-30	－	+80	℃
輸入電壓	VI	-0.3	－	VDD+0.3	V
邏輯電源電壓	VDD-VSS	-0.3	－	+6.0	V
LCD bias voltage	VLCD	3.5	－	13	V

電氣特性

項目	符號	條件	最小值	典型值	最大值	單位
邏輯電源電壓	VDD-VSS	－	4.5	5.0	5.5	V
LCM電源電壓	VDD-V0	Ta=-20℃ Ta=25℃ Ta=70℃	－ 4.7 －	－ 4.8 －	－ 4.9 －	V V V
輸入高電壓	VIH	VDD=5.0V	3.0	5.0	VDD+0.5	V
輸入低電壓	VIL	－	0	0.7	1.1	V
輸出高電壓	VOH	－	VDD-0.3	－	VDD	V
輸出低電壓	VOL	－	0	－	0.3	V
供電電流	IDD	VDD=5.0V	－	1.7	－	mA
