TG12232D

產品敘述TG12232D 是一款單色點陣屏液晶顯示模塊122x32,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。請留意此款的pin pitch是1.27 mm,如果客戶需要較大pin pitch,請選TG12232D1(pin pitch是2.0 mm)。此款模塊提供多色LED背光選擇,但是不可選用白光,LCD 有STN正顯與負顯及FSTN型LCD,

產品敘述

TG12232D 是一款單色點陣屏液晶顯示模塊122x32,內置SBN1661G控制器(或功能相同IC),6800 8-bit平行介面, 5V電源電壓。請留意此款的pin pitch1.27 mm,如果客戶需要較大pin pitch,請選TG12232D1(pin pitch2.0 mm)。此款模塊提供多色LED背光選擇,但是不可選用白光,LCD STN正顯與負顯及FSTNLCD, 操作溫度是-20℃ to +70℃,儲存溫度為-30℃ to +80℃ ,所有物料符合環保RoHS標準與歐盟REACH規范。

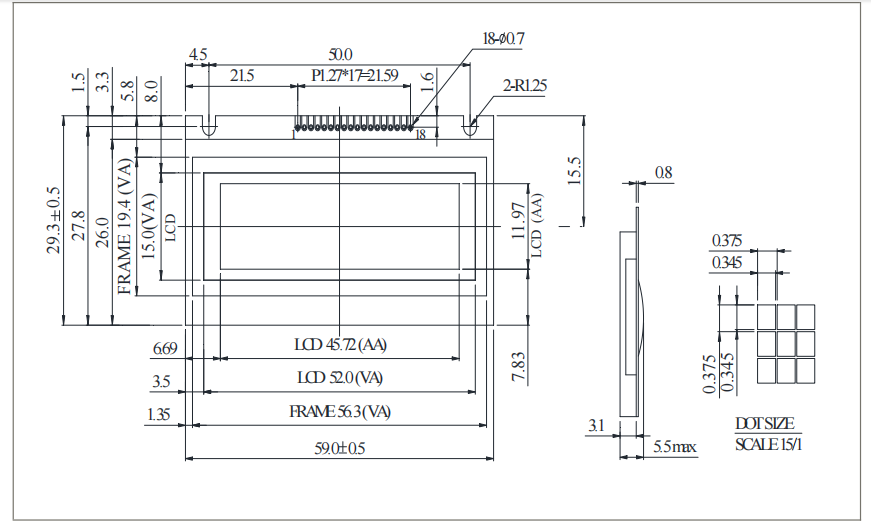

規格圖

圖片關鍵詞

產品規格

Pin功能定義

Pin No.

符號

Level

說明

1

/VLED

0V

B/L Selected

2

VSS

0V

Ground

3

VDD

5.0V

Power supply for logic

4

Vo

(Variable)

Contrast Adjustment

5

A0

H/L

H : Data L : Instruction

6

E1

H/L

Chip select signal for IC1 ( left 61*32 dots ) active “H”

7

E2

H/L

Chip select signal for IC2 ( right 61*32 dots ) active “H”

8

DB0

H/L

Data bus line

9

DB1

H/L

Data bus line

10

DB2

H/L

Data bus line

11

DB3

H/L

Data bus line

12

DB4

H/L

Data bus line

13

DB5

H/L

Data bus line

14

DB6

H/L

Data bus line

15

DB7

H/L

Data bus line

16

R/W

H/L

H : Read ; L : Write

17

Vee

Negative voltage output

18

NC

No connection

規格說明

項目

標準尺寸

單位

點陣(分辨率)

122 x 32

模塊尺寸

59.0 x 29.3 x 5.5 (Max)

mm

檢視區域

52.0 x 15.0

mm

有效區域

45.72 x 15.64

mm

點大小

0.40 x 0.45

mm

點間距

0.44 x 0.49

mm

驅動方式

1/32

背光類型

LED

IC

SBN1661G

接口

6800

最大絕對額定值

項目

符號

最小值

典型值

最大值

單位

工作溫度

TOP

-20

+70

儲存溫度

TST

-30

+80

輸入電壓

VI

-0.3

VDD+0.3

V

邏輯電源電壓

VDD-VSS

-0.3

+6.0

V

LCD bias voltage

VLCD

3.5

13

V

電氣特性

項目

符號

條件

最小值

典型值

最大值

單位

邏輯電源電壓

VDD-VSS

4.5

5.0

5.5

V

LCM電源電壓

VDD-V0

Ta=-20℃
Ta=25℃
Ta=70℃


4.2
3.9


4.35

5.8
4.5

V
V
V

輸入高電壓

VIH

VDD=5.0V

3.0

5.0

VDD+0.5

V

輸入低電壓

VIL

0

0.7

1.1

V

輸出高電壓

VOH

VDD-0.3

VDD

V

輸出低電壓

VOL

0

0.3

V

供電電流

IDD

VDD=5.0V

0.5

1.5

mA
